Servo Mutur Encoder Kejbil
Introduzzjoni ta ' Servo Motor Encoder Cable
Servo motor encoder cable - kejbil speċjali għal sistema servo, prodott ġdid f'serje li ma jagħmilx ħsara lill-ambjent, il-kejbil għandu serje ta 'karatteristiċi uniċi bħal flessibilità għolja, reżistenza għall-ilbies, reżistenza għat-tiwi, reżistenza għaż-żejt, reżistenza għall-liwi, reżistenza għat-tensjoni, reżistenza għat-torsjoni, kontra -interferenza, u reżistenza aging. Jintuża bħala kejbil servo speċjali għall-konnessjoni u l-kontroll tas-sistema servo. Huwa kkombinat perfettament mat-tħaddim tal-mutur servo, ittejjeb ħafna l-effiċjenza tax-xogħol tal-mutur servo (mutur ta 'kontroll, mutur attwatur).
Benefiċċji ta ' Servo Motor Encoder Cable
Reżistenti għall-liwi u l-ktajjen tat-tkaxkir
Bl-użu ta 'materjal tal-PVC elastiku mħallat flessibbli ħafna, reżistenti għat-tensjoni u l-liwi
Reżistenti għaż-żejt u l-korrużjoni
Wara 30 jum ta 'test ta' immersjoni, il-kejbil xorta jista 'jintuża b'mod normali
Eċċentriċità baxxa
Il-ħxuna tal-għant hija uniformi, tipprevjeni t-tqassim tal-kurrent u tipproteġi b'mod effettiv il-qalba tal-wajer biex tiżgura s-sigurtà elettrika
Reżistenti għal temperaturi għoljin u baxxi
Il-kejbil jista 'jintuża normalment f'temperaturi baxxi ta' 30 grad u temperaturi għoljin ta '105 grad
Ilqugħ doppju u Kontra l-interferenza
Nett ta 'lqugħ ta' densità għolja + fojl tal-aluminju, b'prestazzjoni aħjar kontra l-interferenza
Firxa Wiesgħa ta 'Applikazzjonijiet
Użat għal diversi installazzjonijiet mobbli bħal tagħmir ta 'awtomazzjoni, robots, ktajjen tat-tankijiet, eċċ.
Ġakketta tal-PVC li titwaqqaf il-fjammi
Tintefa istantanjament meta tħalli d-dawl, ammont żgħir ta 'duħħan abjad, li huwa kemm favur l-ambjent kif ukoll sigur
Stampar ċara fuq il-ġakketta tal-Cable
Il-korp tal-wajer huwa stampat bi speċifikazzjonijiet, vultaġġ u informazzjoni oħra
Tipi ta' Servo Motor Encoder Cable
Klassifikazzjoni skond il-Funzjoni
- Servo Enerġija Kejbil
Prinċipalment użat biex jittrasmetti l-enerġija u jipprovdi l-provvista ta 'enerġija meħtieġa għal servo motors jew tagħmir ieħor.
Applikabbli għal servo muturi ta 'marki varji, bħal SIEMENS, FANUC, Mitsubishi, eċċ.
- Kejbil tas-Sinjal Servo
Użat biex jittrasmetti diversi sinjali ta 'kontroll, bħal bidu, waqfien, aġġustament, eċċ.
Applikabbli għal kontrolluri, sensuri u attwaturi ta 'marki varji, bħal OMRON, Allen-Bradley, Schneider Electric, eċċ.
- Servo Encoder Cable
Użat biex jgħaqqad encoders u jittrasmetti sinjali ta 'informazzjoni dwar il-pożizzjoni jew il-moviment.
Applikabbli għal encoders ta 'marki varji, bħal Heidenhain, SICK, Baumer, eċċ.
- Servo Brejk Kejbil
Prinċipalment użat biex jittrasmetti sinjali tal-brejk u jikkontrolla l-funzjoni tal-brejk ta 'servo motors jew tagħmir ieħor.
Applikabbli għal xi sistemi servo li jeħtieġu funzjonijiet tal-brejk, bħal FANUC, Yaskawa, eċċ.
Klassifikazzjoni skond it-tip ta' konnettur

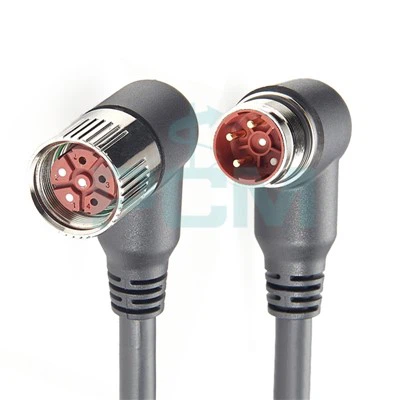

- Kejbil tal-konnettur M23
- Applikabbli għal ħafna tagħmir industrijali, bħal servo muturi, encoders u sensuri.
- Kejbils M23 huma komuni ħafna f'marki Ġermaniżi, bħal FANUC u SIEMENS.
- Kejbils M23 normalment ikollhom prestazzjoni ta 'protezzjoni affidabbli u jistgħu jintużaw f'ambjenti industrijali ħarxa.
- Numri tal-pin: 4 Pin, 6 Pin, 8 Pin, 12 Pin, 17 Pin, 19 Pin
- Kejbil tal-konnettur M12
- Applikabbli għal robots żgħar, sensuri u attwaturi.
- Kejbils M12 jintużaw ħafna f'xi marki, bħal OMRON u BALLUFF.
- Kejbils M12 ġeneralment ikollhom disinn kompatt u spiża aktar baxxa, adattati għal applikazzjonijiet kostretti fl-ispazju.
- Kejbils tal-konnettur D-sub
- Applikabbli għal xi encoders u sensuri speċifiċi, kif ukoll xi tagħmir antikwat.
- Konnetturi D-sub jistgħu jkunu aktar komuni f'xi marki, bħal Panasonic.
- Konnetturi D-sub normalment ikollhom numru kbir ta 'pinnijiet u huma adattati għal okkażjonijiet fejn jeħtieġ li jiġu trażmessi sinjali multipli.
- Tipi oħra ta' Konnettur
Minbarra l-konnetturi M23, M12, u D-sub, hemm tipi oħra ta 'konnetturi, bħal konnetturi RJ45. Dawn il-konnetturi jistgħu jintużaw f'marki speċifiċi jew applikazzjonijiet speċjali, skont id-disinn tat-tagħmir u l-preferenza tal-manifattur.
Applikazzjonijiet tal-kejbil tal-encoder tal-mutur Servo
Installazzjoni fissa
Użat f'postijiet fejn il-kejbil ma jiċċaqlaqx, bħal imwaħħal f'kabinett.
Agħżel tip flessibbli standard ordinarju, tip reżistenti għall-ilbies, tip li ma jgħaddix ilma, tip ta 'interferenza qawwija, u prodotti oħra tal-kejbil.
Operazzjoni fit-tul tal-katina tat-tkaxkir
Użat għal operazzjoni fit-tul tal-katina tat-tkaxkir f'forma ta 'U, li għandha rekwiżiti għoljin għar-reżistenza tal-liwi tal-wajer.
Agħżel kejbils tal-katina tat-tkaxkir ta 'flessibbiltà għolja, ta' veloċità ultra-għolja: reżistenti għall-ilbies, reżistenti għall-liwi, eċċ.
Reżistenza tal-moviment tat-torsjoni tar-robot
Applikata fil-wajers tar-robot. Għandha tingħata attenzjoni lill-parametri tal-liwja 'l quddiem tal-wajer, numru ta' brim 'l quddiem u 'l quddiem, eċċ.
Agħżel prodotti extra-flessibbli, ultra-flessibbli u reżistenti għall-ilbies.
Awtomazzjoni Industrijali
Applikat għal apparati awtomatiċi mekkanizzati, bħal manifattura industrijali awtomatizzata, awtomazzjoni industrijali varji, tagħmir elettromekkaniku, għodod tal-magni, tagħmir tal-loġistika, eċċ.
Awtomazzjoni robotika
Ipprovdi soluzzjonijiet tal-kejbil għal ristoranti u kafetteriji robot bla ekwipaġġ.
Jeħtieġ reżistenza għad-duħħan taż-żejt, temperatura għolja, temperatura baxxa, liwi u xedd.
Sistema tas-sewqan servo bil-mutur
Adattat għall-installazzjoni taħt moviment reċiproku kontinwu u liwi frekwenti f'ambjenti industrijali.
Adattat għal diversi installazzjonijiet elettriċi f'ambjenti ta 'ġewwa jew ta' barra niexfa jew umda.
Applikazzjoni tal-Cable M23 f'Interbus
Interbus huwa protokoll ta 'komunikazzjoni Fieldbus użat fil-qasam tal-awtomazzjoni industrijali. Jippermetti trażmissjoni u kontroll tad-dejta f'ħin reali bejn diversi apparati industrijali, u b'hekk jirrealizza kontroll u monitoraġġ awtomatizzati.
L-applikazzjoni tal-kejbil M23 fis-sistema Interbus hija ġeneralment bħala kejbil ta 'konnessjoni biex tikkonnettja diversi apparati Interbus, bħal moduli IO, sensuri, attwaturi, eċċ Dawn l-apparati jikkomunikaw ma' PLC jew kontrolluri oħra permezz tan-netwerk Interbus biex jinkiseb skambju ta 'dejta u trasmissjoni ta' struzzjonijiet ta' kontroll.
L-applikazzjonijiet speċifiċi tal-kejbil M23 fis-sistema Interbus jinkludu:
1. Konnessjoni tal-modulu IO: Tqabbad il-modulu IO max-xarabank Interbus biex tittrasmetti sinjali esterni ta 'input/output lil PLC jew kontrolluri oħra, jew biex tibgħat sinjali ta' kontroll mill-kontrollur għal apparati esterni.
2. Sensuri ta 'konnessjoni: Konnessjoni ta' diversi sensuri (bħal sensuri tat-temperatura, sensuri tal-pressjoni, eċċ.) Man-netwerk Interbus permezz tal-kejbil M23 għal monitoraġġ f'ħin reali ta 'diversi parametri fil-proċess ta' produzzjoni.
3. Attwaturi li jgħaqqdu: Attwaturi li jgħaqqdu (bħal muturi, ċilindri, eċċ.) Man-netwerk Interbus permezz ta 'kejbils M23 biex jirċievu struzzjonijiet ta' kontroll u jwettqu azzjonijiet korrispondenti.
4. Konnessjoni ta 'apparati addizzjonali: Konnessjoni ta' tipi oħra ta 'apparat (bħal encoders, counters, eċċ.) Man-netwerk Interbus permezz ta' kejbils M23 biex tespandi l-funzjonijiet u l-kapaċitajiet ta 'monitoraġġ tas-sistema.
Dwar Fabbrika
Premier Cable: Is-Sors Tiegħek għall-Kejbils tal-Encoder Servo Motor Preċiżjoni
Bħala manifattur li jiffoka fuq ir-riċerka u l-iżvilupp ta 'ċineg tal-wajers tas-sistema ta' konnessjoni ta 'kontroll industrijali u ċineg tal-wajers tar-robotika, Premier Cable huwa impenjat li jipprovdi lill-klijenti prodotti ta' kwalità għolja u affidabbli. Il-firxa ta 'prodotti tagħna tkopri varjetà ta' kejbils ta 'encoder, kejbils ta' mutur servo, kejbils tal-brejkijiet, kejbils ta 'encoder assoluti, eċċ biex jissodisfaw il-ħtiġijiet ta' industriji differenti.
Il-prodotti tagħna huma kompatibbli ma 'ħafna marki magħrufa, inklużi Siemens, Schneider Electric, Matsushita, Mitsubishi, Fuji, Delta, FANUC, Omron, eċċ Dan jiżgura li l-prodotti tagħna jistgħu jaħdmu perfettament mat-tagħmir u s-sistemi eżistenti tal-klijenti, kemm jekk fil- qasam ta 'awtomazzjoni industrijali jew robotika.
Mistoqsijiet Frekwenti
Kemm jista 'jkun twil kejbil tal-encoder tal-mutur servo?
+
-
Tipikament, it-tul ta 'kejbil tal-encoder tal-mutur servo jista' jkun bejn metru (madwar 3 piedi) u 10 metri (madwar 33 pied). Tulijiet tal-kejbil f'din il-medda normalment jistgħu jissodisfaw il-ħtiġijiet tal-biċċa l-kbira tal-awtomazzjoni industrijali u l-applikazzjonijiet mekkaniċi. Madankollu, għal xi applikazzjonijiet speċjali, tulijiet tal-kejbil itwal jew iqsar jistgħu wkoll jiġu personalizzati biex jissodisfaw rekwiżiti speċifiċi.
X'inhu r-raġġ minimu tal-liwi tal-kejbil tal-mutur servo?
+
-
Għal kejbils tal-mutur servo, ir-raġġ minimu tal-liwi normalment jiddependi mix-xenarju tal-applikazzjoni, bħal applikazzjonijiet mobbli jew installazzjonijiet fissi. B'mod ġenerali, f'applikazzjonijiet mobbli, sabiex tiġi żgurata d-durabilità u l-affidabbiltà tal-kejbil, ir-raġġ minimu tal-liwi se jkun kemmxejn akbar. Fil-każ ta 'installazzjonijiet fissi, il-kejbil normalment ikun fi stat statiku, għalhekk ir-raġġ minimu tal-liwi jista' jkun relattivament iżgħar.
Għal applikazzjonijiet mobbli: 7.5 x id-dijametru ta 'barra tal-kejbil
Għal installazzjonijiet fissi: 5 x id-dijametru ta 'barra tal-kejbil
Id-differenza bejn il-kejbils tal-mutur servo u l-kejbils ordinarji
+
-
Għan:
Kejbils tal-mutur servo huma ddisinjati apposta biex jgħaqqdu servo muturi u tagħmir relatat għat-trażmissjoni ta 'sinjali ta' kontroll, sinjali ta 'feedback, u provvista ta' enerġija, eċċ., Biex jinkiseb kontroll preċiż tal-moviment u feedback tal-pożizzjoni.
Kejbils ordinarji jintużaw għal diversi konnessjonijiet elettriċi ġenerali, bħat-trażmissjoni tal-enerġija, it-trażmissjoni tad-dejta, it-trażmissjoni tas-sinjali, eċċ., U ħafna drabi jintużaw fid-dar, applikazzjonijiet kummerċjali u industrijali.
Prestazzjoni elettrika:
Kejbils tal-mutur servo normalment ikollhom rekwiżiti ogħla ta 'prestazzjoni elettrika, bħal kapaċità ogħla ta' kontra l-interferenza, dewmien aktar baxx tas-sinjal, kapaċità ogħla ta 'ġarr tal-kurrent, eċċ., biex jissodisfaw il-ħtiġijiet ta' sistemi ta 'kontroll ta' preċiżjoni.
Kejbils ordinarji ġeneralment ikollhom prestazzjoni elettrika aktar ġenerali u huma adattati għall-ħtiġijiet ġenerali ta 'konnessjoni elettrika, iżda jistgħu ma jkunux adattati għal sistemi ta' kontroll ta 'preċiżjoni.
Disinn strutturali:
Kejbils tal-muturi servo normalment ikollhom disinji strutturali aktar kumplessi biex jadattaw għal rekwiżiti ta 'kontroll kumplessi u ambjenti tax-xogħol, u jista' jkun fihom aktar wajers, saffi ta 'lqugħ, materjali ta' insulazzjoni, eċċ.
L-istruttura tal-kejbils ordinarji hija relattivament sempliċi, ġeneralment inklużi wajers, materjali ta 'insulazzjoni u saffi protettivi ta' barra biex jissodisfaw ħtiġijiet bażiċi ta 'konnessjoni elettrika.
Durabilità:
Kejbils tal-muturi servo normalment ikollhom durabilità ogħla u kapaċità kontra l-interferenza biex jadattaw għal kundizzjonijiet ħarxa bħal tagħbijiet għoljin, temperaturi għoljin, vibrazzjonijiet, eċċ f'ambjenti industrijali.
Kejbils ordinarji jistgħu jkunu dejjiema f'applikazzjonijiet ġenerali, iżda jista 'ma jkollhomx il-prestazzjoni għolja u d-durabilità meħtieġa għall-kejbils tal-mutur servo.
Kemm wajers għandu mutur servo?
+
-
Servo muturi bi tliet fażijiet: Servo muturi użati fil-biċċa l-kbira tal-applikazzjonijiet industrijali huma muturi bi tliet fażijiet, li normalment ikollhom 3 wajers prinċipali tal-provvista tal-enerġija, fażi A, fażi B, u fażi C. Barra minn hekk, wajers addizzjonali jistgħu jiġu inklużi għall-ert jew oħra trasmissjoni tas-sinjali.
Servo muturi ta 'fażi waħda: Xi servo muturi iżgħar jistgħu jkunu muturi ta' fażi waħda, li ġeneralment ikollhom 2 wajers tal-provvista tal-enerġija (pożittivi u negattivi) u wajers addizzjonali possibbli għat-trasmissjoni tas-sinjali jew l-ert.
Servo muturi b'ħafna arbli: F'xi servo muturi ta 'prestazzjoni għolja jew applikazzjonijiet speċjali, jista' jkun hemm aktar wajers biex jappoġġjaw sistemi ta 'kontroll u feedback aktar kumplessi, bħal sinjali ta' feedback tal-encoder, sensuri tat-temperatura, eċċ.
X'inhu kejbil servo bil-mutur?
+
-
Il-kejbil tal-mutur servo huwa kejbil speċjali użat biex jgħaqqad servo muturi u kontrolluri. Għandu disinn u struttura speċjali biex jissodisfa rekwiżiti għoljin għat-trażmissjoni tas-sinjali, kontra l-interferenza u durabilità. Normalment jinkludi wajers għat-trażmissjoni tas-sinjali ta 'enerġija, data u feedback, kif ukoll saffi ta' lqugħ possibbli u materjali ta 'insulazzjoni. Tipi ta 'interface komuni jinkludu kejbil M12, kejbil M23, eċċ.
Il-kejbil tal-encoder tal-mutur servo għandu jkun protett?
+
-
Il-kejbil tal-encoder tal-mutur servo għandu jkun protett minħabba li s-sistema servo normalment tintuża f'ambjent industrijali u tista 'tiġi affettwata ħafna minn interferenza elettromanjetika.
Kif jaħdem cable encoder għal servo drive?
+
-
Il-kejbil tal-encoder tas-servo drive jintuża biex jittrasmetti sinjali ta 'feedback tal-pożizzjoni u tal-veloċità billi jgħaqqad l-encoder u d-drajv. Il-prinċipju tax-xogħol tiegħu ġeneralment jinkludi l-passi li ġejjin:
Operazzjoni tal-encoder: L-encoder huwa installat fuq il-mutur servo u jikkonverti din l-informazzjoni f'sinjali diġitali billi jħoss il-pożizzjoni u l-veloċità tar-rotor tal-mutur.
Trażmissjoni tas-sinjal: L-encoder jittrasmetti sinjali diġitali tal-pożizzjoni u l-veloċità lis-servo drive permezz tal-kejbil tal-encoder. Il-wajers fil-cable tal-encoder jittrasmettu dawn is-sinjali mill-encoder għad-drajv.
Id-dekodifikazzjoni tas-sewqan: Is-sewqan jirċievi s-sinjali trażmessi mill-encoder u jikkontrolla r-rotazzjoni tal-mutur ibbażata fuq dawn is-sinjali. Is-sewqan jaġġusta r-rotazzjoni tal-mutur ibbażat fuq il-pożizzjoni riċevuta u s-sinjali ta 'feedback tal-veloċità biex jinkiseb kontroll preċiż tal-pożizzjoni u kontroll tal-veloċità.
Kontroll ta 'feedback: Is-sewqan juża l-informazzjoni dwar il-pożizzjoni u l-veloċità miksuba mill-encoder, iqabbelha mal-valur stabbilit, u jaġġusta l-output tal-mutur biex jiżgura li l-moviment attwali jkun konsistenti mal-moviment mistenni. Dan il-kontroll ta 'ċirku magħluq jippermetti lis-sistema servo tikseb kontroll tal-moviment ta' preċiżjoni għolja u stabbli.
Kif jaħdem servo brejk?
+
-
Il-brejkijiet servo huma ġeneralment brejkijiet elettromanjetiċi li jiksbu funzjonijiet ta 'ibbrejkjar jew rilaxx billi jikkontrollaw il-forza elettromanjetika. Il-prinċipju tax-xogħol tiegħu huwa kif ġej:
Kontroll tal-forza elettromanjetika: Il-brejk servo fih coil elettromanjetiku ġewwa, li jiġġenera forza elettromanjetika meta jitħaddem. Din il-forza elettromanjetika tikkawża li d-diska tal-brejk ġewwa l-brejk tikkuntattja l-korp tal-brejk imwaħħal fuq ix-xaft tal-mutur servo, u b'hekk tikseb il-funzjoni tal-ibbrejkjar.
Rilaxx tal-brejk: Meta l-brejk jeħtieġ li jiġi rilaxxat, is-sistema ta 'kontroll tiskonnettja l-provvista tal-enerġija tal-coil elettromanjetiku, sabiex il-forza elettromanjetika tisparixxi, u l-kuntatt bejn id-diska tal-brejk u l-korp tal-brejk jiġi wkoll rilaxxat, u b'hekk jinħeles il-brejk.
Stabbiltà u affidabilità: Servo brejkijiet huma ġeneralment iddisinjati bi struttura mgħobbija minn qabel tar-rebbiegħa. Anke fil-każ ta 'falliment jew falliment tal-enerġija, il-brejk jibqa' fl-istat tal-ibbrejkjar, u jiżgura l-istabbiltà u l-affidabbiltà tal-apparat mekkaniku.
Kif tgħaqqad il-kejbil tal-mutur servo?
+
-
B'mod ġenerali, il-passi tal-wajers tas-servo motor huma kif ġej:
Ikkonferma l-kejbil tal-enerġija u tal-art: L-ewwel, ikkonferma l-kejbil tal-enerġija u tal-art. Il-kejbil tal-enerġija ġeneralment ikun aħmar, u l-kejbil tal-art huwa ġeneralment kannella jew iswed. Qabbad il-kejbil tal-enerġija mal-port tal-enerġija korrispondenti u l-kejbil tal-art mal-port tal-art.
Qabbad is-sinjal tal-kontroll: Il-kejbil tas-sinjal tal-kontroll huwa ġeneralment oranġjo, isfar, abjad jew blu. Skont l-identifikazzjoni tal-interface tal-kontrollur jew tas-sewwieq, qabbad il-kejbil tas-sinjal tal-kontroll mal-port korrispondenti.
Waħħal il-konnessjoni: Kun żgur li l-konnessjonijiet kollha huma sodi u affidabbli biex tevita kuntatt ħażin jew laxk.
Kif tiddistingwi l-kejbils tal-mutur servo?
+
-
1. Numru ta 'kejbils ta' encoder
L-ewwel, id-definizzjoni tal-kejbil tal-kodifikatur tista 'tiġi distinta bin-numru ta' kejbils tal-encoder tal-mutur servo. B'mod ġenerali, hemm tliet jew erba 'kejbils ta' encoder. Jekk ikun hemm tliet kejbils tal-kodifikaturi, jikkorrispondu għall-fażi A, il-fażi B u l-fażi Z, rispettivament, u jintużaw biex jiskopru l-fażi u d-direzzjoni tar-rotazzjoni tal-mutur; jekk hemm erba 'kejbils tal-kodifikaturi, minbarra l-fażi A, il-fażi B, u l-fażi Z, hemm ukoll linja tal-enerġija.
2. Kulur tal-kejbil tal-encoder
It-tieni nett, id-definizzjoni tal-kejbil encoder tista 'tiġi distinta mill-kulur tal-kejbil encoder. Il-kuluri tal-kejbils tal-encoder tal-mutur servo ta 'manifatturi u mudelli differenti jistgħu jvarjaw ftit, iżda b'mod ġenerali, il-kulur tal-kejbil tal-fażi A huwa aħdar jew iswed, il-kulur tal-kejbil tal-fażi B huwa aħmar jew abjad, il-kulur tal-fażi Z kejbil huwa blu jew isfar, u l-linja ta ' l-enerġija hija ġeneralment aħmar jew kannella. Jekk m'intix ċert dwar id-definizzjoni tal-kejbil tal-encoder, tista 'tiċċekkja l-ispeċifikazzjonijiet rilevanti.
3. Interface tal-kejbil tal-encoder
Fl-aħħarnett, id-definizzjoni tal-kejbil tal-kodifikatur tista 'tiġi distinta mill-interface tal-kejbil tal-encoder tal-mutur servo. B'mod ġenerali, hemm żewġ tipi ta 'interfaces għal kejbils ta' encoder, jiġifieri terminals u plugs. Jekk hija interface terminali, għandek bżonn tuża tornavit biex tgħaqqad il-kejbil mat-terminal tal-kontrollur jew tas-sewqan; jekk huwa interface ta 'plagg, għandek bżonn daħħal il-kejbil fil-plagg tal-kontrollur jew is-sewqan.
Għal xiex jintużaw il-muturi servo?
+
-
Il-muturi servo spiss jintużaw f'applikazzjonijiet li jeħtieġu kontroll preċiż tal-pożizzjoni, il-veloċità u t-torque, bħal makkinarju industrijali, robotika, magni CNC, eċċ. Il-muturi servo jistgħu jaġġustaw b'mod preċiż il-pożizzjoni u l-veloċità tax-xaft tal-output skont is-sinjal tad-dħul, u ħafna drabi jintużaw f'xenarji li jeħtieġu kontroll tal-moviment ta 'preċiżjoni għolja.
Għal xiex jintużaw l-encoders?
+
-
Encoders jintużaw biex ikejlu l-pożizzjoni, il-veloċità u d-direzzjoni tal-moviment tal-mutur jew mekkaniku biex jipprovdu informazzjoni preċiża ta 'feedback. Fis-sistemi servo, encoders normalment jintużaw biex jimmonitorjaw il-pożizzjoni tar-rotor tal-mutur u jibagħtu sinjali ta 'feedback lis-sistema ta' kontroll biex jinkiseb kontroll ta 'ċirku magħluq u jiżguraw l-eżattezza u l-istabbiltà tas-sistema. Encoders huma wkoll użati ħafna f'tagħmir ta 'awtomazzjoni, robots, sistemi CNC u oqsma oħra.
Xi jfisser il-kuluri tal-kejbils servo?
+
-
Art (GND):
Normalment kannella jew iswed jintuża biex jirrappreżenta l-wajer ta 'l-art, imqabbad mat-terminal negattiv tal-batterija.
Servo qawwa (Vservo):
Normalment l-aħmar jintuża biex jirrappreżenta l-qawwa servo, imqabbda mat-terminal pożittiv tal-batterija.
Linja tas-sinjal tal-kontroll tas-servo:
Jista 'jkun oranġjo, isfar, abjad jew blu, użat biex jittrasmetti sinjali ta' kontroll bħall-kontroll tal-pożizzjoni u l-veloċità.
Liema wajer tal-kejl jużaw is-servos?
+
-
Il-kejl tal-wajer użat komunement għal servo motors jiddependi fuq il-qawwa, il-kurrent u r-rekwiżiti tal-applikazzjoni tal-mutur. B'mod ġenerali, servo motors ta 'qawwa iżgħar jistgħu jużaw wajers irqaq, filwaqt li servo motors ta' qawwa ogħla jeħtieġu wajers eħxen biex iġorru kurrenti ogħla. Gauges tal-wajer komuni jinkludu dijametri tal-wajer li jvarjaw minn 22AWG sa 16AWG.
