Kif tibda bil-Komunikazzjonijiet Serjali RS422?

Biex tibda bil-komunikazzjoni serjali RS422, tista 'ssegwi dawn il-passi:

1. Jifhmu l-istandard RS422

RS422 huwa standard ta 'trasmissjoni ta' sinjal differenzjali, użat komunement għal komunikazzjoni serjali f'ambjenti ta 'distanza twila u ta' storbju għoli. B'differenza RS232, RS422 jappoġġja komunikazzjoni full-duplex, jiġifieri, is-sinjali li jibagħtu u jirċievu huma trażmessi permezz ta 'pari ta' wajers indipendenti.

2. Agħżel l-apparat it-tajjeb

Apparat RS422: Kun żgur li l-apparat li qed tuża jappoġġja l-interface ta 'komunikazzjoni RS422, bħal PLC, kontrollur industrijali, sensor, eċċ.
Konvertitur tal-port tas-serje: Jekk il-kompjuter jew it-tagħmir ospitanti tiegħek m'għandux interface RS422, tista 'tagħżel li tuża konvertitur USB għal RS422.

3. Qabbad il-ħardwer

Definizzjoni tal-pin: RS422 juża 4 linji tas-sinjal (ibgħat A/B, tirċievi A/B) u jeħtieġ wajer tal-ert. Meta tgħaqqad l-apparat, kun żgur li tgħaqqad il-brilli korrispondenti b'mod korrett.
Resistor terminali: F'komunikazzjoni fuq distanza twila, huwa rakkomandat li tgħaqqad reżistenza terminali ta '120 ohm fiż-żewġt itruf tal-linja RS422 biex tnaqqas ir-riflessjoni u l-interferenza tas-sinjal.

4. Ikkonfigura l-parametri tal-komunikazzjoni

Rata baud: Ikkonfigura r-rata baud (rata ta 'trażmissjoni tad-dejta) tal-apparat ta' komunikazzjoni, bħal 9600, 19200, eċċ., Biex tiżgura li r-rata baud tal-apparati kollha tkun konsistenti.
Bit tad-dejta, bit ta 'waqfien u bit ta' parità: Normalment, il-bit tad-dejta huwa 8 bits, il-bit ta 'waqfien huwa 1 bit, u l-bit tal-parità jista' jintgħażel bħala l-ebda parità, parità fard jew parità saħansitra. Kun żgur li s-settings tal-parametri ta 'kull apparat huma l-istess.

5. Komunikazzjoni tat-test

Uża għodda ta 'monitoraġġ tal-port tas-serje (bħal assistent ta' debugging tal-port tas-serje jew softwer tat-test iddedikat) biex tittestja jekk il-komunikazzjoni hijiex normali. Tista 'tibgħat kmandi sempliċi tat-test u tiċċekkja r-rispons tal-apparat biex tiżgura li r-rabta tal-komunikazzjoni hija normali.

6. Ittratta problemi ta 'komunikazzjoni

Integrità tas-sinjal: Jekk il-komunikazzjoni hija ħażina jew instabbli, iċċekkja jekk il-wajers humiex korretti, jekk ir-reżistenza terminali hijiex installata, u jekk il-linja tas-sinjal hijiex interferita.
Distanza u rata: Jekk id-distanza tal-komunikazzjoni hija twila, ir-rata baud tista 'titnaqqas b'mod xieraq biex tiżgura l-affidabilità tat-trażmissjoni tas-sinjal.

7. Ikteb programm ta’ komunikazzjoni

Jekk għandek bżonn tikkontrolla apparat RS422 permezz ta 'programmazzjoni, tista' tuża lingwa ta 'programmar li tappoġġja komunikazzjoni serjali (bħal Python, C++, LabVIEW, eċċ.) biex tikteb programm biex tikseb trasmissjoni ta' data u kontroll tal-komunikazzjoni bejn l-apparati .

Permezz tal-passi ta 'hawn fuq, tista' tibda b'suċċess komunikazzjoni serjali RS422 u tiżgura komunikazzjoni stabbli u trażmissjoni tad-dejta bejn l-apparati.

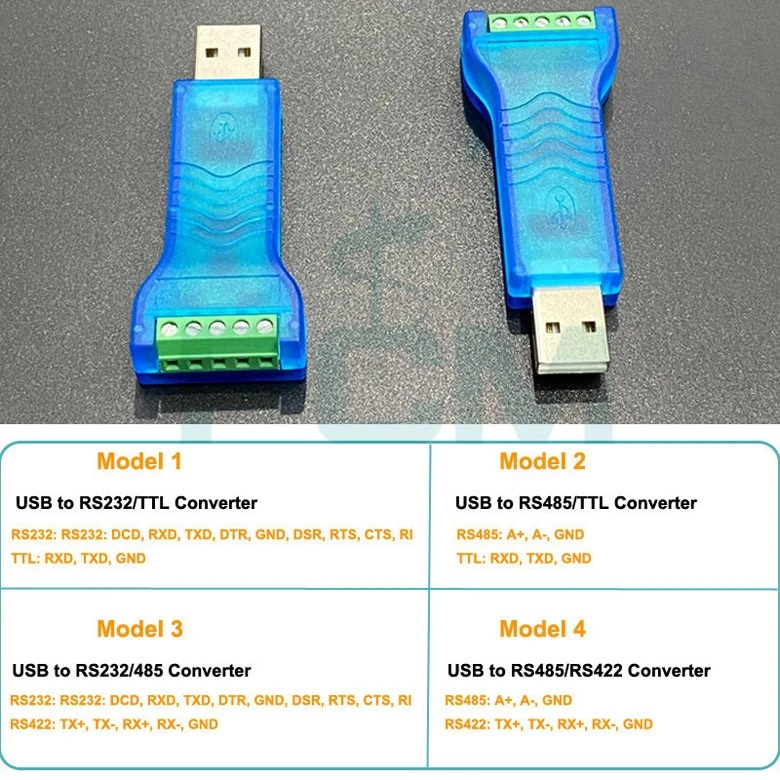

2-in-1 usb serial converter USB to RS485 RS422 converter USB to RS232 TTL converter
