RS-485, magħruf ukoll bħala EIA-485, huwa protokoll ta' komunikazzjoni standard użat għat-trażmissjoni ta' data serjali f'applikazzjonijiet industrijali u kummerċjali. Jispeċifika l-karatteristiċi elettriċi tal-kejbils u l-konnetturi użati fin-netwerk RS-485.
Meta twaqqaf netwerk RS-485, jintużaw ħafna tipi ta' kejbils. Dawn il-kejbils huma ddisinjati biex jipprovdu komunikazzjoni affidabbli u immuni mill-istorbju fuq distanzi twal. Hawn huma t-tipi ewlenin ta' kejbils użati għall-RS-485:
Twisted Pair Cable: Kejbils Twisted Pair huma l-aktar tip komuni użat għan-netwerks RS-485. Huma jikkonsistu f'żewġ kondutturi tar-ram iżolati mibrumin flimkien biex inaqqsu l-interferenza elettromanjetika (EMI) u l-crosstalk. L-aktar kejbils tal-pari mibrumin popolari għall-RS-485 huma l-kejbils tal-Kategorija 5e (CAT5e) u tal-Kategorija 6 (CAT6). Dawn il-kejbils għandhom bandwidth ogħla u huma kapaċi jappoġġaw rati ogħla tad-dejta fuq distanzi itwal.

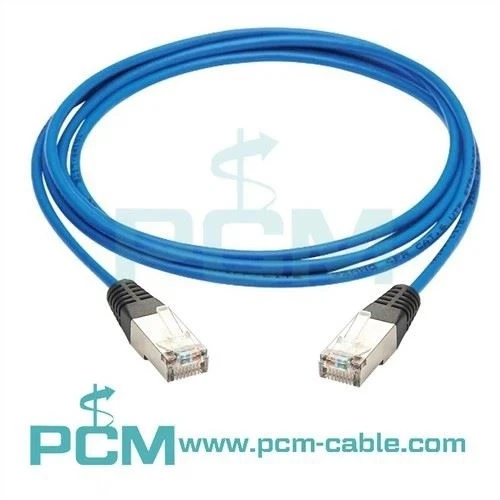

Kejbil ta 'Par Mibrum Protet (STP): Kejbils STP huma simili għal kejbils ta' par mibrum iżda b'saff ta 'lqugħ metalliku addizzjonali. L-ilqugħ jipprovdi protezzjoni aħjar kontra l-interferenza elettromanjetika esterna, li tagħmel il-kejbils STP adattati għal ambjenti b'livelli għoljin ta 'ħoss elettriku. Kejbils STP huma komunement użati f'ambjenti industrijali fejn hemm muturi, tagħmir ta 'vultaġġ għoli, jew sorsi oħra ta' interferenza elettrika.
Kejbil Unshielded Twisted Pair (UTP): Il-kejbils UTP huma simili għal kejbils STP iżda m'għandhomx l-ilqugħ metalliku. Huma aktar affordabbli u aktar faċli biex jiġu installati minn kejbils STP, iżda joffru inqas protezzjoni kontra l-EMI. Kejbils UTP huma adattati għal netwerks RS-485 f'ambjenti ta' storbju baxx jew meta l-linji tal-kejbil huma qosra u 'l bogħod minn sorsi ta' interferenza.
Kejbil b'ħafna kondutturi: F'xi każijiet, kejbils b'ħafna kondutturi b'pari protetti individwalment jew kostruzzjoni quad jintużaw għal installazzjonijiet RS-485. Dawn il-kejbils jikkonsistu f'pari mibrumin multipli jew konfigurazzjonijiet quad fi ħdan għant wieħed tal-kejbil. Huma joffru flessibbiltà meta jgħaqqdu apparati RS-485 multipli f'linja waħda tal-kejbil, inaqqsu n-numru ta 'kejbils meħtieġa u jissimplifikaw il-proċess ta' installazzjoni.
Meta tagħżel kejbil għal netwerk RS-485, huwa essenzjali li jitqiesu fatturi bħad-distanza bejn l-apparati, ir-rekwiżiti tar-rata tad-dejta, il-kundizzjonijiet ambjentali, u l-preżenza ta’ storbju elettriku. Huwa importanti wkoll li ssegwi r-rakkomandazzjonijiet tal-manifattur u taderixxi mal-istandard RS-485 biex tiżgura komunikazzjoni affidabbli.
Minbarra l-kejbils, terminazzjoni xierqa hija kruċjali fin-netwerks RS-485. Ir-reżistenza tat-terminazzjoni huma mqiegħda fiż-żewġt itruf tal-kejbil biex jimminimizzaw ir-riflessjonijiet tas-sinjal u jiżguraw l-integrità tas-sinjal. Il-valur tar-resistors tat-terminazzjoni tipikament jaqbel mal-impedenza karatteristika tal-kejbil, li ġeneralment tkun 120 ohms għal RS-485.
B'mod ġenerali, l-għażla tal-kejbils għan-netwerks RS-485 tiddependi fuq ir-rekwiżiti speċifiċi tal-installazzjoni, u fatturi bħad-distanza, l-istorbju u l-baġit għandhom rwol sinifikanti fid-determinazzjoni tat-tip ta 'kejbil l-aktar adattat.
